ประเด็นสําคัญ
- แฟลชแรก NVMe RAID:PERC13 H975i เปลี่ยนจาก SAS/SATA เป็นอย่างสมบูรณ์ โดยสร้างขึ้นบน Broadcom SAS51xx สําหรับ NVMe-native, AI-ready architecture
- การกระโดดใหญ่ของรุ่น:PCIe Gen5 x16 ที่มีสูงสุด 16 ดรൈവ NVMe ต่อตัวควบคุม (32 ที่มี 2 ตัว) ส่งผล 52.5 GB/s และ 12.5M IOPS ต่อตัวควบคุมในการทดสอบ โดยมีผลประโยชน์เมื่อเทียบกับ PERC12 รวมถึงความกว้างแดนอ่าน +88%+318% ความกว้างแบนด์วิธในการเขียน+ 31% อ่าน IOPS 4K และ + 466% เขียน IOPS 4K
- AI เซอร์เวอร์:การออกแบบที่บูรณาการด้านหน้าปลดสล็อต PCIe ทางด้านหลังสําหรับ GPU, ลด MCIO รัน, และทําให้มีท่อเก็บข้อมูลพิเศษต่อตัวเร่งสําหรับการผ่านที่มั่นคงและกําหนดมากขึ้นโดยไม่มี CPU overhead.
- ความแข็งแรงภายใต้ความเครียดแคชที่คุ้มกันจากซูเปอร์คอนเดเซเตอร์และการสร้างใหม่ที่รวดเร็วกว่าจะลดเวลาให้ต่ําถึง 10 นาที / TiB โดยยังคงการทํางานสูงระหว่างการสร้างใหม่ (อ่านสูงสุด 53.7 GB / s, เขียน 68 GB / s, 17.3M / 5.33M 4K IOPS)
- การรักษาความปลอดภัยแบบครบวงจรHardware Root of Trust, SPDM device identity, และการเข้ารหัสแบบเต็มสเปคตรัมที่ครอบคลุมไดรฟ์, ข้อมูลในเครื่องบิน, และแคชของตัวควบคุม
Dell PERC12 H965i และ PERC13 H975i รายละเอียด
| ลักษณะ | PERC12 H965i ด้านหน้า | PERC13 H975i ด้านหน้า |
|---|---|---|
| ระดับ RAID | 0, 1, 5, 6, 10, 50, 60 | 0, 1, 5, 6, 10, 50, 60 |
| ไม่ RAID (JBOD) | ใช่ | ใช่ |
| ประเภทบัสโฮสต์ | PCIe Gen4 x16 | PCIe Gen5 x16 |
| การจัดการวงจรด้านข้าง | I2C, PCIe VDM | I2C, PCIe VDM |
| หน่วยกักตัวตามท่าเรือ | ไม่ใช้ | ไม่ใช้ |
| โปรเซสเซอร์ / ชิปเซ็ต | โบรดคอม RAID-on-Chip SAS4116W | โบรดคอม RAID-on-Chip SAS5132W |
| พัสดุพลังงาน / พลังงานสํารอง | แบตเตอรี่ | ซุปเปอร์คอนเดซเตอร์ |
| ความปลอดภัยในการจัดการกุญแจท้องถิ่น | ใช่ | ใช่ |
| ผู้จัดการกุญแจองค์กรที่ปลอดภัย | ใช่ | ใช่ |
| ความลึกของคิวที่ควบคุม | 8,192 | 8,192 |
| Cache ที่ไม่ลุกลุก | ใช่ | ใช่ |
| แมมรี่แคช | 8 GB DDR4 3200 MT/s | แคช RAID ที่บูรณะ |
| ฟังก์ช์แคช | เขียนกลับ, อ่านต่อ, เขียนผ่าน, เขียนกลับเสมอ, ไม่มีอ่านต่อ | เขียนกลับ, เขียนผ่าน, เขียนกลับเสมอ, ไม่มีการอ่านต่อ |
| Max Complex Virtual Disks ดิสก์เวอร์ชัวร์ที่ซับซ้อน | 64 | 16 |
| Max Simple Virtual Disks คันธรรมดา | 240 | 64 |
| Max Disk Groups กลุ่มของดิสก์ | 64 | 32 |
| VDs ขนาดสูงสุดต่อกลุ่มดิสก์ | 16 | 8 |
| อุปกรณ์สํารองร้อนสูงสุด | 64 | 8 |
| การสนับสนุนอุปกรณ์ hot-swap | ใช่ | ใช่ |
| Auto-Configure (Primary & Execute once) การตั้งค่าอัตโนมัติ | ใช่ | ใช่ |
| เครื่อง XOR Hardware | ใช่ | ใช่ |
| การขยายศักยภาพออนไลน์ | ใช่ | ใช่ |
| พิเศษที่อุทิศและโลกร้อน | ใช่ | ใช่ |
| ประเภทของไดรฟ์ที่รองรับ | NVMe Gen3 และ Gen4 | NVMe Gen3, Gen4 และ Gen5 |
| ขนาดองค์ประกอบ VD Strip | 64KB | 64KB |
| การสนับสนุน NVMe PCIe | Gen4 | Gen5 |
| การตั้งค่า Max NVMe Drive | 8 เครื่องขับขี่ต่อตัวควบคุม | 16 เครื่องขับขี่ต่อตัวควบคุม |
| ขนาดภาคที่ได้รับการสนับสนุน | 512B, 512e, 4Kn | 512B, 512e, 4Kn |
| การสนับสนุนการเริ่มต้นของ Storage | UEFI เท่านั้น | UEFI เท่านั้น |
PERC13 H975i Front Controller ใน Dell PowerEdge Server ได้ถูกออกแบบมาเพื่อการบูรณาการอย่างต่อเนื่องกับระบบอาร์คิทคัตช์H975i เชื่อมต่อตรงกับหน้า drive backplane และเชื่อมต่อกับเครื่องเชื่อม MCIO หน้าบน motherboard ผ่าน PCIe 5 ที่อุทิศ.0 อินเตอร์เฟซ การออกแบบที่บูรณาการนี้อนุรักษ์สล็อต PCIe ด้านหลังสําหรับ GPU ที่มีประสิทธิภาพสูงและการขยาย PCIe เพิ่มเติมในขณะที่ลดความยาวของสายไฟอย่างสําคัญนี้ช่วยในการรักษาความสมบูรณ์ของสัญญาณผลลัพธ์คือการวางแผนภายในที่สะอาดและการไหลอากาศที่ดีขึ้นสําหรับการจัดจําหน่ายที่หนาแน่นและคอมพิวเตอร์เข้มข้น
H975i นําไปใช้สถาปัตยกรรมความปลอดภัยที่ครบถ้วนที่กว้างขวางจากการรับรองฮาร์ดแวร์ระดับซิลิคอนผ่านการเข้ารหัสข้อมูลเต็มสเปคตรัมของข้อมูลที่วางไว้กับไดรฟ์ SED,แฮร์ดแวร์ รูทของความไว้วางใจ สร้างโซ่ที่ไม่เปลี่ยนแปลง ของการตรวจสอบ kryptographic จาก ROM Boot ภายใน ผ่านส่วนประกอบของฟอร์มแวร์แต่ละการรับรองว่ามีเพียงเฟิร์มแวร์ที่ได้รับการรับรองจาก Dell ที่ได้รับการรับรองเท่านั้นที่สามารถทํางานบนตัวควบคุมความปลอดภัยที่ใช้ฮาร์ดแวร์นี้ขยายผ่านการนํามาใช้โปรโตคอลความปลอดภัยและรุ่นข้อมูล (SPDM)เมื่อตัวควบคุมแต่ละตัวมีใบรับรองความเป็นตัวของอุปกรณ์ที่เป็นเอกลักษณ์ที่ทําให้ iDRAC สามารถตรวจสอบการยืนยันตัวจริงในเวลาจริงได้. เครื่องควบคุมขยายการป้องกันการเข้ารหัสไปนอกจากกรณีที่ซ่อนข้อมูลแบบดั้งเดิม เพื่อรวมถึงความทรงจําแคชมันบํารุงรักษากุญแจการเข้ารหัสในส่วนความจําที่ปลอดภัยที่ไม่สามารถเข้าถึงฟอร์มแวร์ที่ไม่ได้รับอนุญาตผลลัพธ์คือ ข้อมูลที่มีความรู้สึกยังคงถูกคุ้มครอง ไม่ว่าจะเป็นที่อยู่บนไดรฟ์หรือถูกประมวลผลอย่างมีกิจกรรมในแคช
การป้องกันพลังงานใน H975i เป็นการพัฒนาที่สําคัญอีกอย่างจากระบบที่ใช้แบตเตอรี่แบบดั้งเดิมซุปเปอร์คอนเดเซเตอร์ให้บริการการส่งพลังงานทันทีในช่วงเหตุการณ์การขาดพลังงานที่ไม่คาดหวัง, รับประกันการล้างแชชที่เข้ารหัสและสมบูรณ์แบบไปยังการเก็บข้อมูลที่ไม่ลุกลุก, โดยที่ข้อมูลยังคงถูกคุ้มครองไปตลอดกาล. นอกจากนี้ไม่เหมือนกับระบบที่ใช้แบตเตอรี่ที่ต้องใช้เวลา 4-8 ชั่วโมงในการเรียนรู้ซุปเปอร์คอนเดซิเตอร์ H975i ลงประจํารอบการเรียนรู้แบบโปร่งใสภายใน 5-10 นาที โดยไม่มีการลดลงในผลงานระหว่างการปรับการออกแบบนี้กําจัดต้นทุนในการบํารุงรักษาและความกังวลในการทําลายที่เนื้อหาของทางแก้ไขแบตเตอรี่, ในขณะที่ให้ความน่าเชื่อถือสูงสําหรับการคุ้มครองข้อมูลภารกิจที่สําคัญ
การติดตามและจัดการแบบบูรณาการ
เครื่องควบคุม PERC13 RAID ของ Dell เช่นเดียวกับหลายๆ โซลูชั่น RAID ของ Dell สามารถบริหารและติดตามได้หลายวิธี เช่น ระหว่างการเริ่มต้นแพลตฟอร์มผ่าน System Setup ใน BIOS ผ่าน iDRAC web GUIความคุ้มค่า PERC12, และแม้แต่ Dell OpenManage UI และ CLI.
การจัดการผู้ควบคุม iDRAC
เมื่อดูอินเตอร์เฟซการจัดการ iDRAC, แท็บผู้ควบคุมให้ภาพรวมของเครื่องมือที่เก็บของของเซอร์เวอร์. ข้างเคียงกับบัตร BOSS, คุณจะเห็นผู้ควบคุม PERC H975i สอง,พร้อมข้อมูลเกี่ยวกับเวอร์ชั่นฟอร์มแวร์ภาพรวมนี้ทําให้คุณสามารถตรวจสอบความพร้อมและการตั้งค่าของตัวควบคุมได้อย่างรวดเร็ว โดยไม่ต้องเข้าถึง BIOS หรือใช้เครื่องมือ CLI
แท็บ Virtual Disks ใน iDRAC แสดงอาร์เรย์ที่สร้างขึ้น รวมถึงระดับ RAID, ขนาด และนโยบายการแชช์ในระบบนี้ มีรายการ 2 กลุ่ม RAID-10 ทั้งหมดสร้างขึ้นบน SSDจากมุมมองนี้, ผู้บริหารสามารถยืนยันว่าวอลูมมีออนไลน์, สร้างดิสก์เสมือนใหม่, หรือใช้เมนู Actions เพื่อปรับหรือลบการตั้งค่าที่มีอยู่
รูปแบบ Raid Controller Utility
ภาพด้านบนแสดงตัวอย่างการใส่ PERC H975i Front Configuration Utility System Setup บนแพลตฟอร์ม PowerEdge R7715 จากอินเตอร์เฟสนี้คุณสามารถจัดการการตั้งค่า Raid ที่สําคัญทั้งหมดรวมถึง การจัดการการตั้งค่า การจัดการคอนโทรเลอร์ การจัดการอุปกรณ์ และอื่นๆอุปกรณ์บริการนี้ให้ช่องทางที่เรียบง่ายในการตั้งค่าดิสก์เสมือนและติดตามองค์ประกอบฮาร์ดแวร์โดยตรงระหว่างกระบวนการบูทแพลตฟอร์ม.
หลังจากเลือกระดับ RAID แล้วเราก็ก้าวไปเลือกดิสก์ฟิสิกส์สําหรับอาร์เรย์ ในตัวอย่างนี้ SSD NVMe ที่มีอยู่ทั้งหมดถูกจัดอันดับและมีเครื่องหมายว่าสามารถ RAID ได้ เราเลือกหลายตัว 32 TiB Dell DC NVMe drive จากพูลความจุที่ไม่ตั้งค่า. เครื่องกรองเช่นประเภทสื่อ, อินเตอร์เฟซ, และขนาดภาคตรรกะตรรกะช่วยจํากัดการเลือก. เมื่อการตรวจสอบที่ต้องการเราสามารถดําเนินการโดยคลิก OK เพื่อเสร็จสิ้นการเลือกดิสก์และดําเนินการสร้าง Virtual Disk.
ก่อนที่จะเสร็จสิ้นการสร้างดิสก์เสมือน ระบบจะแสดงสัญญาณเตือนที่ยืนยันว่าข้อมูลทั้งหมดบนดิสก์ฟิสิกส์ที่เลือกจะถูกลบอย่างถาวรเราเช็คช่อง ลงเติม และเลือก Yes เพื่ออนุญาตการดําเนินงานการป้องกันนี้ช่วยป้องกันการสูญเสียข้อมูลโดยอุบัติเหตุระหว่างกระบวนการสร้าง RAID
เมื่อดิสก์เสมือนถูกสร้างขึ้นแล้ว มันจะปรากฏอยู่ภายใต้เมนู "บริหารงานดิสก์เสมือน" ในตัวอย่างนี้ ดิสก์เสมือน RAID 5 ใหม่ของเราถูกจัดอันดับด้วยความจุ 43.656 TiB และสถานะของ "พร้อม"✅ ด้วยการทําเพียงสองสามขั้นตอนง่ายๆ, ที่เก็บของได้รับการตั้งค่าและพร้อมสําหรับการใช้
ขณะที่ PERC BIOS Configuration Utility และอินเตอร์เฟซ iDRAC ให้ตัวเลือกที่เข้าใจง่ายสําหรับการบริหารงานในท้องถิ่นและทางไกล, Dell ยังให้เครื่องมือแถวคําสั่งที่พลังงานมากที่เรียกว่า PERC CLI (perccli2).อุปกรณ์นี้รองรับ Windows, Linux และ VMware ทําให้มันเหมาะสมสําหรับการเขียนสคริปต์, อัตโนมัติ, หรือจัดการ PERC คอนโทรเลอร์ในสภาพแวดล้อมที่ไม่มีหัวDell ยังให้เอกสารรายละเอียดเกี่ยวกับการติดตั้งและการใช้คําสั่งสําหรับ PERC CLI บนเว็บไซต์การสนับสนุนของพวกเขา.
Dell PERC13 การทดสอบการทํางาน
ก่อนที่จะดําเนินการทดสอบประสิทธิภาพ เราเตรียมสิ่งแวดล้อมของเราด้วยการใช้ Dell PowerEdge R7715 แพลตฟอร์มที่ปรับแต่งพร้อมกับ PERC H975i ตัวควบคุมด้านหน้าคู่แจกของ Dell NVMe ขนาด 2TB, แต่ละอันมีค่าอ่านเรียงลําดับสูงสุด 12,000 MB/s และ 5,500 MB/s เขียนเรียงลําดับ โดยใช้ขนาดบล็อก 128 KiBรากฐานที่มีประสิทธิภาพสูงนี้ทําให้เราสามารถผลักดันขีดจํากัดของ PERC13 ควบคุมการผ่านและประเมินพฤติกรรม RAID ในขนาด.
- ระเบียง:Dell PowerEdge R7715
- CPU:AMD EPYC 9655P โปรเซสเซอร์ 96 หลัก
- แรม:768GB (12 x 64GB) DDR5-5200 ECC
- ผู้ควบคุมการโจมตี:2 x PERC13 H975i
- การเก็บรักษา:32 x 3.2TB Dell CD8P NVMe ไดรฟ์
- เครื่องเร่ง PCIe:2 x NVIDIA H100 GPU
NVIDIA Magnum IO GPU การเก็บข้อมูลโดยตรง: AI Meets Storage
ไพปไลน์ AI ใหม่มักจะ I/O-bound ไม่ใช่คอมพิวเตอร์-bound. แบตช์ข้อมูล, การฝัง, และจุดตรวจสอบต้องถูกโอนจากการเก็บข้อมูลไปยังความจํา GPU อย่างรวดเร็วพอที่จะทําให้เร่งเร่งทํางาน.Magnum IO GDS ของ NVIDIA (via cuFile) ทําการตัดสั้นเส้นทางแบบดั้งเดิมของ SSD → CPU DRAM → GPU และปล่อยให้ข้อมูล DMA จาก NVMe ไปยังความจํา GPUซึ่งกําจัดค่าใช้จ่ายของ CPU, ลดความช้า และทําให้ความเร็วสามารถคาดเดาได้มากขึ้น ภายใต้ภาระและวัฏจักรการเก็บ/บรรจุของจุดตรวจสอบที่เร็วขึ้น.
การทดสอบ GDSIO ของเรามีมุ่งหมายในการวัดเส้นทางข้อมูลจากการเก็บข้อมูลไปยัง GPU เอง โดยการ sweeping ขนาดบล็อกและจํานวน thread เพื่อแสดงว่าการตั้ง NVMe ที่รองรับ PERC13 สามารถสตรีมเข้าในความจํา H100 ได้เร็วแค่ไหนกับ H975i แต่ละตัวบน PCIe 5.0 x16 ลิงค์ (ทฤษฎี ~ 64 GB / s ต่อตัวควบคุม, unidirectional), สองตัวควบคุมตั้งเพดานรวมใกล้ ~ 112 GB / s;สําหรับนักปฏิบัติการ, อ่านแผนภูมิเป็นตัวแทนสําหรับภาระงานจริง: การอ่านเรียงลําดับใหญ่ แผนที่สู่การกระจายข้อมูลและจุดตรวจสอบซ่อมแซม; การเขียนเรียงลําดับใหญ่ แผนที่สู่จุดตรวจสอบเก็บ;การโอนขนาดเล็กที่มีการร่วมกันสะท้อนการผสมผสาน dataloader และ prefetchสั้น ๆ นะครับ การปรับขนาด GDSIO ที่แข็งแกร่ง หมายถึงการหยุด GPU น้อยลง และการทํางานที่คงที่มากขึ้น ทั้งในระหว่างการฝึกอบรมและการสรุปความสามารถสูง
GDSIO อ่านความละเอียดเรียงลําดับ
เริ่มจากการอ่านลําดับ, ความสามารถในการทํางานเริ่มต้นอย่างปรับปรุงในขนาดบล็อกที่ต่ํากว่าและจํานวน thread, เริ่มต้นที่ 0.3 GiB / s ใน 8K บล็อกที่มี thread เดียว.การทํางานปรับขนาดอย่างรวดเร็ว ระหว่างบล็อก 16K และ 512Kโดยเฉพาะอย่างยิ่งเมื่อเพิ่มจํานวน thread จาก 4 เป็น 16 ผลประโยชน์ที่สําคัญที่สุดเกิดขึ้นในขนาดบล็อก 1M, 5M, และ 10M ที่ผ่านการกระโดดอย่างน่าทึ่งความเร็วสูงสุด 103 GiB/s ในขนาดบล็อก 10M ด้วย 256 รายการการพัฒนานี้แสดงให้เห็นว่าเรียง PERC13 ได้รับประโยชน์จากขนาดบล็อกที่ใหญ่กว่าและความพร้อมหลายเส้นใย, ด้วยความอุดมสมบูรณ์ในรอบ 64-128 เส้นใย, นอกเหนือจากนั้นก็มีจุดสูง

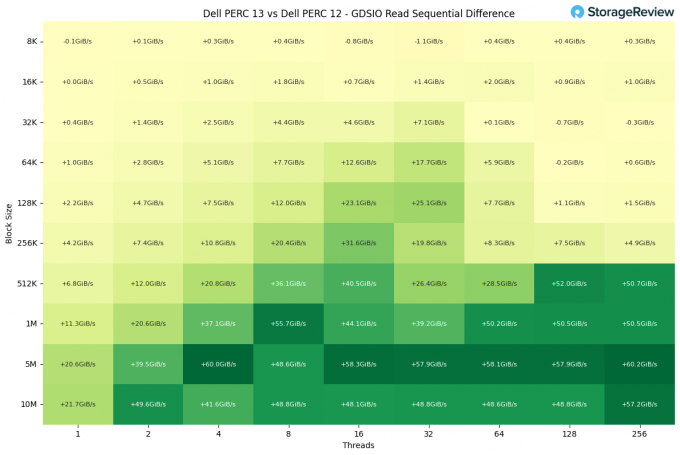

GDSIO อ่านความแตกต่างของความผ่านลําดับ
ในการทดสอบการอ่านลําดับข้ามขนาดบล็อกจาก 8K ถึง 10M, PERC13 (H975i) ได้ผลงานดีกว่า PERC12 (H965i) อย่างต่อเนื่องโดยมีอัตราการเพิ่มขึ้นอย่างมากในขนาดบล็อกที่ใหญ่และจํานวนเส้นที่สูงกว่า.
ในขนาดบล็อคขนาดเล็กกว่า (8K-16K) การปรับปรุงมีความปรับปรุงน้อย (โดยทั่วไปจะอยู่ระหว่าง 0-20%) และในบางกรณีที่แยกตัว H975i หลังไปเล็กน้อยเนื่องจากความแตกต่างในการทดสอบที่ความลึกของคิวที่ต่ําโดยขนาดบล็อก 32K-64K, ข้อดีได้กลายเป็นที่สม่ําเสมอมากขึ้น, กับ H975i ส่งผลิต 30-50% มากกว่าในส่วนใหญ่ของจํานวน thread.
ความแตกต่างที่สําคัญที่สุดถูกสังเกตในขนาดบล็อกที่ใหญ่กว่า (128K ถึง 10M) ที่เครื่องควบคุม PERC13 ปลดล็อคศักยภาพการอ่านลําดับเต็มของระบบH975i แสดงผลประโยชน์ 50-120% เมื่อเทียบกับ H965iตัวอย่างเช่นในขนาดบล็อก 1M กับ 8-16 รายการ, ความเร็วมากกว่า 55 GiB / s มากกว่า, เท่ากับการยกขึ้นประมาณ 90% ในขนาดบล็อก 5M และ 10M, การปรับปรุงเป็นประจําเกิน 100%,ด้วยการปรับแต่งบางรายการแสดงผลงานเกือบสองเท่า เมื่อเทียบกับรุ่นก่อนหน้า.
โดยรวมแล้ว PERC13 (H975i) สร้างความเป็นผู้นําในการทํางานอ่านลําดับ โดยเฉพาะขนาดบล็อกและจํานวน thread ที่ปรับขนาดที่ 256K ขึ้นไป, เครื่องควบคุมที่ใหม่กว่านี้ผลิตผลงานได้สูงกว่า 50-100%+ อย่างต่อเนื่อง โดยแสดงให้เห็นอย่างชัดเจนถึงความก้าวหน้าทางสถาปัตยกรรมในแพลตฟอร์ม RAID ล่าสุดของ Dell
