Cisco Nexus 9300-GX Series Switches ซิสโก้ N9K-C9316D-GX

ภาพรวมสินค้า

โดยใช้เทคโนโลยี Cisco® Cloud Scale สวิตช์ Cisco Nexus® 9300-GX เป็นสวิตช์รุ่นใหม่ของ Cisco Nexus 9000 Series ที่สามารถรองรับ 400 Gigabit Ethernet (GE) ได้ด้วยการเพิ่มขึ้นของกรณีการใช้งานสําหรับแอพลิเคชั่นที่ต้องการปัญญาประดิษฐ์ (AI) และการเรียนรู้เครื่องจักร (ML), แพลตฟอร์มตอบสนองความต้องการของสวิตช์ที่มีประสิทธิภาพสูง ประหยัดพลังงาน และคอมแพคต์ในพื้นฐานเครือข่ายสวิตช์เหล่านี้ถูกออกแบบมาเพื่อรองรับผ้า 100G และ 400G สําหรับสภาพแวดล้อมของผู้ให้บริการการเคลื่อนที่, รวมถึงขอบเครือข่าย 5G, IoT, พลาตฟอร์มเครือข่ายสื่อมืออาชีพ (PMN) and Network Functions Virtuapization (NFV) The platform introduces a backward-compatible 400G optical interface Quad Small Form-Factor Pluggable – Double Density (QSFP-DD) to transparently migrate existing data center fabrics from 40-Gbps and 100-Gbps speeds to 400 Gbps and also offers various lower port speeds and densities, รวมถึง 10, 25, 50 และ 200 Gbps โดยใช้ Breakouts. Cisco Nexus 9300-GX ให้ความคุ้มครองการลงทุนสําหรับลูกค้าส่งผลงานที่สูงขึ้นเพื่อตอบสนองกับผ้าใบกระดูกสันหลังที่ขยายขนาด เพื่อรองรับการจราจรที่เพิ่มขึ้นสําหรับแอพลิเคชั่นเมฆ.

ซิสโก้ให้บริการ 2 รูปแบบการทํางานสําหรับสวิตช์ซีรีส์ Cisco Nexus 9000 องค์กรสามารถใช้ Cisco Application Centric Infrastructure (Cisco ACI®) หรือ Cisco NX-OS

Cisco ACI เป็นสถาปัตยกรรมที่ครบถ้วนและขับเคลื่อนด้วยความตั้งใจ ด้วยระบบอัตโนมัติกลาง และโปรไฟล์การใช้งานที่พัฒนาจากนโยบายเครือข่ายขนส่งสําหรับภาระงานแบบไดนามิก และถูกสร้างขึ้นบนเนื้อเยื่อเครือข่ายที่รวมโปรโตคอลที่ผ่านการทดสอบในเวลา, สถาปัตยกรรมที่สามารถปรับขนาดได้และยืดหยุ่นของลิงค์ความช้าต่ํา, ความกว้างแบนด์วิทสูง. ผ้านี้ให้เครือข่ายที่สามารถรองรับสิ่งแวดล้อมศูนย์ข้อมูลที่ต้องการและยืดหยุ่นที่สุด.

การออกแบบสําหรับเครือข่ายที่สามารถเขียนโปรแกรมได้ ระบบปฏิบัติการ Cisco NX-OS อัตโนมัติการตั้งค่าและการจัดการสําหรับลูกค้าที่ต้องการใช้ประโยชน์จากโมเดลการทํางาน DevOps และชุดเครื่องมือ

สวิตช์ Cisco Nexus 9300

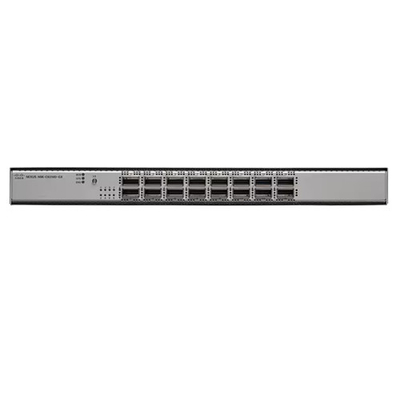

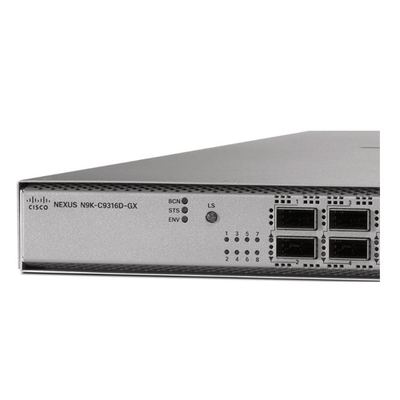

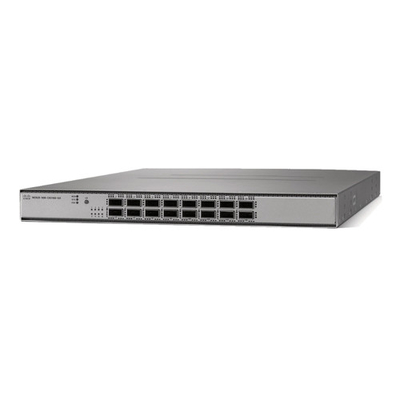

Cisco NexusN9K-C9316D-GXเปลี่ยน เป็นสวิทช์ 1RU ที่รองรับความกว้างแบนด์บิด 12.8 Tbps และมากกว่า 4.3 bpps. สวิทช์สามารถตั้งค่าให้ทํางานเป็น 10/25/40/50/100/200/400-Gbps ให้ตัวเลือกยืดหยุ่นในรูปแบบที่คอมพัคต์กรุณาดูตารางล่าง เพื่อข้อมูลเพิ่มเติม.

ลักษณะและประโยชน์

Cisco Nexus 9300-GX Series ให้คุณสมบัติและประโยชน์ต่อไปนี้:

● ความยืดหยุ่นทางวิศวกรรม

◦ โครงการ Cisco Software-Defined Networking (SDN) และ Cisco ACI^®การสนับสนุน

◦ การสนับสนุนผ้า VXLAN EVPN ที่ใช้มาตรฐาน รวมถึงการสนับสนุนหลายสถานที่แบบเรียงลําดับ (ดูเครือข่าย VXLAN กับ MP-BGP EVPN control planeสําหรับข้อมูลเพิ่มเติม)

◦ สถาปัตยกรรม BGP สามชั้น, ทําให้สามารถสร้างเครือข่าย IPv6 แบบราบตรงและไม่กั้นได้ในขนาดเว็บ

◦ เส้นทางส่วน (SR และ SRv6) ทําให้เครือข่ายสามารถส่งต่อแพ็คเก็ตการสลับสัญลักษณ์ Multiprotocol Label (MPLS) และการจัดการจราจรโดยไม่ต้อง Resource Reservation Protocol (RSVP) Traffic Engineering (TE)มันให้ทางเลือกการควบคุมเครื่องบินสําหรับการปรับขนาดเครือข่ายเพิ่มขึ้นและ virtual

◦ การสนับสนุนโปรโตคอลครบวงจรสําหรับชั้น 3 (v4 และ v6) ซุตโปรโตคอลการนําทาง unicast และ multicast รวมถึง BGP, Open Shortest Path First (OSPF)โปรต็อกอลการเดินเส้นทางประตูภายในที่พัฒนา (EIGRP), โปรต็อกอลข้อมูลการเดินเส้นรุ่นที่ 2 (RIPv2), โปรต็อกอลอิสระ Multicast Sparse Mode (PIM-SM), โปรต็อกอล Multicast Specific Source (SSM) และโปรต็อกอล Multicast Source Discovery (MSDP)

● สามารถเขียนโปรแกรมได้มาก

◦ อัตโนมัติวันศูนย์ ผ่านการจัดหาไฟฟ้าโดยอัตโนมัติ (POAP) ลดเวลาจัดหาอย่างมาก

◦ การบูรณาการชั้นนําในอุตสาหกรรมสําหรับการนํา DevOps แอปพลิเคชันการจัดการการปรับปรุง เช่น Ansible, Chef, Puppet และ SALTการสนับสนุนแบบ OpenConfig แบบ YANG และมาตรฐานอุตสาหกรรมที่กว้างขวางผ่าน RESTCONF/NETCONF

◦ API ที่แพร่หลายสําหรับฟังก์ชันอินเตอร์เฟซแถวคําสั่ง (CLI) ทั้งหมด (RPC ที่ใช้ JSON ผ่าน HTTP/HTTPs)

● ความสามารถในการปรับขนาด, ความยืดหยุ่น และความปลอดภัยสูง

◦ ตารางการส่งต่อแบบยืดหยุ่นรองรับรายการร่วมกันสูงถึงหนึ่งล้านรายการบนรุ่น GX การใช้บริการที่ยืดหยุ่นของพื้นที่ TCAM ยอมให้มีการกําหนดแบบจําเพาะของรูปแบบรายการควบคุมการเข้า (ACL)

● การจัดการพัสดุปัสดุแบบฉลาด

◦ แพลตฟอร์มนําเสนอ Cisco's นวัตกรรมการจัดการพัสดุพัสดุที่ฉลาด,ซึ่งสามารถแยกระหว่างกระแสหนูและกระแสช้าง และใช้ระบบการจัดการคิวที่แตกต่างกันไปกับพวกเขา โดยพิจารณาจากความต้องการในการส่งต่อทางเครือข่ายของพวกเขาในกรณีที่มีการอุดหนะของลิงค์

◦ ฟังก์ชันการจัดการพัฟเฟอร์ที่ฉลาดประกอบด้วย:

◦ การประมาณการหลุด (AFD) ด้วยอุปสรรคช้าง (ETRAP) AFD แตกแยกการหลุดของช้างที่มีอายุยืนยาวจากการหลุดของหนูที่มีอายุไม่นาน โดยใช้ ETRAPAFD ยกเว้นการไหลของหนูจากอัลกอริทึมการทิ้ง เพื่อให้ไหลของหนูจะได้ส่วนที่เหมาะสมของความกว้างของแดน โดยไม่ต้องหิวโหยจากการไหลของช้างที่หิวความกว้างนอกจากนี้, AFD ติดตามการไหลของช้าง และนํามันไปใช้กับอัลการิทึม AFD ในคิวออก เพื่อให้พวกเขาส่วนที่เที่ยงธรรมของความกว้างแบนด์

◦ ETRAP วัดจํานวนไบท์ของกระแสที่เข้ามาและเปรียบเทียบมันกับขั้นต่ํา ETRAP ที่กําหนดโดยผู้ใช้งาน หลังจากกระแสข้ามขั้นต่ํา มันกลายเป็นกระแสช้าง

◦ Dynamic Packet Prioritization (DPP) ให้ความสามารถในการแยกไหลของหนูและไหลของช้างเป็นสองคิวที่แตกต่างกันเพื่อให้พื้นที่พัฟเฟอร์สามารถจัดสรรให้กับพวกเขาอย่างอิสระการไหลของหนูที่มีความรู้สึกต่อความจุกจุกและความช้า สามารถนําความสําคัญคิวและหลีกเลี่ยงการสั่งซื้อใหม่ที่ทําให้การไหลของช้างใช้ความกว้างแบนด์วิทลิงเต็ม

● การเข้าถึงความจําทางไกลโดยตรง (RDMA) ผ่าน Ethernet ที่รวมกัน 支持 RoCE

◦ แพลตฟอร์มนี้นําเสนอการขนส่งไร้ความสูญเสียสําหรับ Remote Direct Memory Access (RDMA) ผ่าน Ethernet ที่เข้ากันพร้อมการสนับสนุนโปรโตคอล Data Center Bridging (DCB):

◦ การควบคุมกระแสที่ขึ้นอยู่กับความสําคัญ (PFC) ป้องกันการลดในเครือข่ายและการกระจายแคร์หยุดตามประเภทความสําคัญ

◦ การคัดเลือกการส่งเสริม (ETS) จํากัดความกว้างแบนด์เวทตามประเภทความสําคัญในสถานการณ์ความขัดแย้งของเครือข่าย

◦ Data Center Bridging Exchange Protocol (DCBX) สามารถค้นพบและแลกเปลี่ยนข้อมูลความสําคัญและความกว้างแบนด์วิธกับจุดปลาย

◦ แพลตฟอร์มยังสนับสนุนการแจ้งขัดขวางอย่างชัดเจน (ECN) ซึ่งให้การแจ้งขัดขวางจากปลายไปปลายต่อกระแส IP โดยการระบุแพ็คเก็ตที่ประสบกับการขัดขวาง โดยไม่หยุดการจราจรแพลตฟอร์มสามารถติดตามสถิติ ECN ได้รวมถึงจํานวนของพัสดุที่ได้รับการระบุว่ามีอาการอุดตัน

● LAN และ SAN Convergence

◦ การสนับสนุน Fibre Channel over Ethernet (FCoE) N-Port Virtualization (NPV) ทําให้ผู้บริหารเครือข่ายสามารถควบคุม ID โดเมนและจุดการจัดการบนเครือข่าย Fibre Channel เมื่อมันปรับขนาดคุณสมบัตินี้สามารถ LAN และ SAN-รวมเครือข่าย, เครือข่าย Ethernet ที่น่าเชื่อถือ

● ความพร้อมของฮาร์ดแวร์และซอฟต์แวร์สูง

◦ เทคโนโลยี Virtual Port-Channel (vPC) ให้ความสะดวกในการใช้ Layer 2 หลายทางผ่านการกําจัด Spanning Tree Protocol (STP)มันยังสามารถใช้งานความกว้างแบนด์สเตชั่นสองส่วนได้อย่างเต็มที่และปรับรูปแบบโลจิกชั้น 2 ที่เรียบง่ายโดยไม่ต้องเปลี่ยนรูปแบบการจัดการและการจัดจําหน่ายที่มีอยู่

◦ การนําทาง MultiPath (ECMP) ที่มีค่าใช้จ่ายเท่ากัน 64 ทางทําให้การใช้แบบ Layer 3 fat-tree สามารถใช้ได้และเพิ่มความจุ ด้วยการขัดขวางเครือข่ายน้อย

◦ ความสามารถในการรีบูทที่ระดับสูงรวมถึงการปรับปรับร้อนและเย็น

◦ เครื่องสวิทช์ใช้หน่วยพลังงานที่เปลี่ยนได้ร้อน (PSU) และพัดลมที่มี N + 1 อุดหนุน

● ระบบปฏิบัติการ Cisco NX-OS Software ที่ถูกสร้างมาโดยเฉพาะเจาะจง ด้วยนวัตกรรมที่ครบวงจรและผ่านการพิสูจน์

◦ รูปภาพไบนารีเดียวรองรับสวิทช์ทุกตัวใน Cisco Nexus 9000 Series ทําให้การจัดการภาพง่ายขึ้น ระบบปฏิบัติการเป็นแบบโมดูล โดยมีกระบวนการพิเศษสําหรับโปรโตคอลการ маршрутизации แต่ละตัว:การออกแบบที่แยกแยกความผิดพลาดในขณะที่เพิ่มความพร้อม. ในกรณีที่กระบวนการล้มเหลว, กระบวนการสามารถเริ่มต้นใหม่โดยไม่ต้องสูญเสียสถานะ. ระบบปฏิบัติการสนับสนุนการปรับปรุงร้อนและเย็นและการวินิจฉัยออนไลน์

◦ Data Center Network Manager (DCNM) เป็นแพลตฟอร์มการจัดการเครือข่ายสําหรับการจัดจําหน่าย Cisco NX-OS ทั้งหมด ซึ่งครอบคลุมสถาปัตยกรรมผ้าใหม่ IP Fabric for Mediaและการจัดจําหน่ายเครือข่ายเก็บข้อมูลสําหรับศูนย์ข้อมูล Cisco Nexus. เร่งการจัดหาจากวันเป็นนาทีและเรียบง่ายการจัดจําหน่ายจากวันศูนย์ถึงวัน N. ลดวงจรการแก้ไขปัญหาด้วยการมองเห็นการดําเนินงานแบบกราฟิกสําหรับโทโปลิเจีย, เนื้อหาเครือข่าย,และพื้นฐานการกําจัดความผิดพลาดในการตั้งค่าและอัตโนมัติการเปลี่ยนแปลงที่กําลังดําเนินการในวงจรปิด, ด้วยรูปแบบการจัดจําหน่ายแบบและการเตือนความสอดคล้องการตั้งค่าด้วยการแก้ไขอัตโนมัติเพลิดเพลินกับการสรุปสุขภาพในเวลาจริงสําหรับผ้า, อุปกรณ์และทอปโลจี ความเห็นที่เกี่ยวข้องกับผ้า (การวางพื้นฐาน, การวางพื้นฐาน, จุดปลายเสมือนและฟิสิกอล) รวมถึงการจินตนาการคอมพิวเตอร์ด้วย VMware

◦ การติดตามการจราจรในเครือข่ายด้วย Cisco Nexus Data Broker สร้างแบบเรียบง่าย สามารถปรับขนาดได้และค่าใช้จ่ายประสิทธิภาพของเครือข่ายจุดการเข้าทดสอบ (TAPs) และ Cisco Switched Port Analyzer (SPAN) การรวมสําหรับการติดตามและวิเคราะห์การจราจรเครือข่าย

● เครื่องยนต์ประกันเครือข่าย Cisco (NAE)

◦ ซิสโก NAE ตรวจสอบอย่างต่อเนื่องว่าพื้นฐานเครือข่ายทํางานตามความตั้งใจของนโยบายการจัดตั้งNAE สามารถระบุปัญหาในเครือข่ายได้อย่างแม่นยํา ระบุการใช้งานหรือส่วนของเครือข่ายที่ได้รับผลกระทบระบุสาเหตุเบื้องต้นของปัญหาและแนะนําวิธีแก้ไขมันแนวทางการตรวจสอบอย่างต่อเนื่องของมันเปลี่ยนการดําเนินงานวันที่ 2 จากโหมดปฏิกิริยาเป็นโหมดโปรแอคทีฟ และมันทําเช่นนั้นโดยไม่ต้องใช้ข้อมูลแพคเกตใด ๆNAE ช่วยป้องกันการหยุดการทํางาน โดยการคาดการณ์ผลกระทบของการเปลี่ยนแปลง, ลดอุบัติเหตุไอทีที่เกี่ยวข้องกับเครือข่ายและลดเวลาในการซ่อมโดยเฉลี่ยถึง 66 เปอร์เซ็นต์. NAE ยังช่วยให้แน่ใจว่าความปลอดภัยของเครือข่ายและการปฏิบัติตามการแบ่งแยก. เพื่อเรียนรู้เพิ่มเติมเกี่ยวกับ NAE, เข้าชม:https://www.cisco.com/c/en/us/products/data-center-analytics/network-assurance-engine/index.html

รายละเอียดของสวิตช์ Cisco Nexus 9300-GX Series
