Cisco Nexus 9300-FX Series Switches ซิสโก้ N9K-C93108TC-FX

ภาพรวมสินค้า

ซิสโก้ เน็กซัส^®เครื่องสวิทช์ 9300-FX Series เป็นส่วนหนึ่งของ Cisco Nexus 9000เทคโนโลยี Cisco Cloud Scaleแพลตฟอร์มจะรองรับการจัดจําหน่ายขนาดเมฆที่มีประหยัด, จํานวนจุดปลายที่เพิ่มขึ้น, และบริการเมฆที่มีความปลอดภัยและเทเลเมตรแพลตฟอร์มนี้ถูกสร้างขึ้นบนระบบสถาปัตยกรรมที่ทันสมัยที่ออกแบบมาเพื่อให้การทํางานสูงและตอบสนองความต้องการที่พัฒนาของศูนย์ข้อมูลที่สามารถปรับขนาดได้สูงและธุรกิจที่กําลังเติบโต.

เครื่องสวิทช์ซีรีส์ Cisco Nexus 9300-FX ให้ตัวเลือกอินเตอร์เฟซหลากหลายเพื่อการย้ายศูนย์ข้อมูลที่มีอยู่อย่างโปร่งใสจากความเร็ว 100 Mbps, 1 Gbps และ 10 Gbps ไปยังความเร็ว 25 Gbps ที่เซอร์เวอร์และจากความเร็ว 10 และ 40 Gbps ถึง 50 และ 100 Gbps ในชั้นรวมแพลตฟอร์มให้ความคุ้มครองการลงทุนให้กับลูกค้า โดยให้ความสะดวกสบายมากในชั้น 2 และชั้น 3และการทํางานเพื่อตอบสนองความต้องการที่เปลี่ยนแปลงของศูนย์ข้อมูลเสมือนและสภาพแวดล้อมเมฆอัตโนมัติ.

Cisco ให้บริการสองโหมดการทํางานสําหรับ Cisco Nexus 9000 Series Switchesโปรแกรม Cisco NX-OSเพื่อใช้สวิตช์ในสภาวะสวิตช์ Cisco Nexus มาตรฐาน (โหมด NX-OS)Cisco Application Centric Infrastructure องค์กรพื้นฐานที่เน้นการใช้งาน(Cisco ACI)^TM) แพลตฟอร์มเพื่อใช้ประโยชน์อย่างเต็มที่จากวิธีการจัดการระบบที่ใช้อัตโนมัติและพัฒนาตามนโยบาย (แบบ ACI)

เครื่องสวิทช์ Cisco Nexus 9300-FX Series

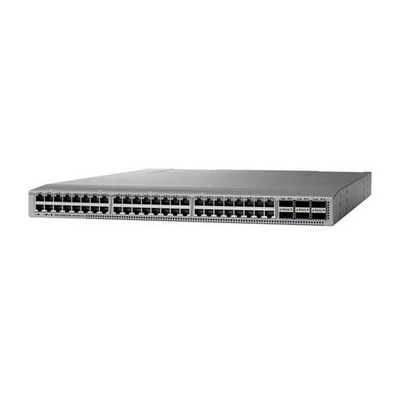

สวิตช์ Cisco Nexus 93108TC-FXเป็นสวิตช์ 1RU ที่รองรับความกว้างแบนด์บิด 2.16 Tbps และมากกว่า 1.25bpps. สนามทางล่าง 10GBASE-T 48 แห่งบน 93108TC-FX สามารถตั้งค่าให้ทํางานเป็นสนาม 100 Mbps, 1 Gbps หรือ 10 Gbps.อัพลิงค์สามารถสนับสนุนถึงหกพอร์ต 40 และ 100 Gbps, หรือการผสมผสานของ 1-, 10-, 25-, 40, 50-, และ 100-Gbps การเชื่อมต่อ, ให้ตัวเลือกการย้ายที่ยืดหยุ่น.

ลักษณะและประโยชน์

ซีรี่ย์ Cisco Nexus 9300-FX ให้คุณสมบัติและประโยชน์ต่อไปนี้:

● ความยืดหยุ่นทางวิศวกรรม

◦ โซฟต์แวร์ที่กําหนดระบบเครือข่าย Cisco ACI^TMการสนับสนุน

◦ การสนับสนุนผ้า VXLAN EVPN ที่ใช้มาตรฐาน รวมถึงการสนับสนุนหลายสถานที่แบบเรียงลําดับ (ดูเครือข่าย VXLAN กับ MP-BGP EVPN Control Planeสําหรับข้อมูลเพิ่มเติม)

◦ สถาปัตยกรรม BGP สามชั้น, ทําให้สามารถสร้างเครือข่าย IPv6 แบบราบตรงและไม่กักขวางได้ในขนาดเว็บ

◦ เส้นทางส่วนอนุญาตให้เครือข่ายส่งต่อพัสดุ Multiprotocol Label Switching (MPLS) และเทรฟิกวิศวกรโดยไม่ต้องใช้เทรฟิกวิศวกร (TE) โปรต็อกอลการจองทรัพยากร (RSVP)มันให้ทางเลือกการควบคุมเครื่องบินสําหรับการปรับขนาดเครือข่ายเพิ่มขึ้นและ virtual.

◦ การสนับสนุนโปรโตคอลครบวงจรสําหรับชั้น 3 (v4/v6) ซุตโครตโครตแบบ unicast และ multicast routing รวมถึง BGP, Open Shortest Path First (OSPF), Enhanced Interior Gateway Routing Protocol (EIGRP)โปรต็อกอลข้อมูลการเดินทาง รุ่นที่ 2 (RIPv2), โปรต็อกอลอิสระ Multicast Sparse Mode (PIM-SM), Source-Specific Multicast (SSM) และโปรต็อกอลการค้นหาแหล่ง Multicast (MSDP)

● สามารถเขียนโปรแกรมได้อย่างกว้าง

◦ วันศูนย์ อัตโนมัติผ่าน Power On Auto Provisioning ลดเวลาการจัดสรรอย่างมาก

◦ การบูรณาการชั้นนําในอุตสาหกรรมสําหรับการนํา DevOps แอปพลิเคชันการจัดการการปรับปรุง ️ Ansible, Chef, Puppet, SALTการสนับสนุนแบบ OpenConfig แบบ Native YANG และมาตรฐานอุตสาหกรรมอย่างกว้างขวางผ่าน RESTCONF/NETCONF.

◦ API ที่แพร่หลายสําหรับฟังก์ชัน CLI switch ทั้งหมด (RPC ตาม JSON ผ่าน HTTP/HTTPs)

● ความสามารถในการปรับขนาด, ความยืดหยุ่น และความปลอดภัยสูง

◦ ตารางการส่งต่อแบบยืดหยุ่นรองรับรายการที่แบ่งปันได้ถึง 2 ล้านรายการบนรุ่น FX. การใช้พื้นที่ TCAM ที่ยืดหยุ่นทําให้สามารถกําหนดรูปแบบรายการควบคุมการเข้า (ACL) ได้ตามความต้องการ.

◦ การสนับสนุน IEEE 802.1ae MAC Security (MACsec) บนพอร์ตทั้งหมดของรุ่น 9300-FX ด้วยความเร็วที่มากกว่าหรือเท่ากับ 10 Gbps ทําให้การเข้ารหัสการจราจรได้ในชั้นทางกายภาพ และให้บริการกับเซอร์เวอร์ที่ปลอดภัยใบขอบและการเชื่อมต่อจากใบไปยังกระดูกสันหลัง

● การจัดการพัฟเฟอร์ที่ฉลาด

◦ แพลตฟอร์มนําเสนอ Cisco's นวัตกรรมการจัดการพัสดุพัสดุที่ฉลาด, ที่ให้ความสามารถในการแยกระหว่างกระแสหนูและกระแสช้าง และนําระบบการจัดการคิวที่แตกต่างกันไปใช้กับพวกเขา โดยใช้ความต้องการในการส่งต่อเครือข่ายของพวกเขาในกรณีที่มีการอุดตันของลิงค์

◦ ฟังก์ชันการจัดการพัฟเฟอร์ที่ฉลาดคือ:

◦ การลดลงประมาณ (AFD) ด้วยอุปสรรคช้าง (ETRAP) AFD แตกต่างระหว่างการลดลงช้างที่มีอายุยืนยาวจากการลดลงหนูที่มีอายุไม่นาน โดยใช้ ETRAPAFD ยกเว้นการไหลของหนูจากอัลกอริทึมการทิ้ง เพื่อให้ไหลของหนูจะได้ส่วนที่เหมาะสมของความกว้างของแดน โดยไม่ต้องหิวโหยจากการไหลของช้างที่หิวความกว้างนอกจากนี้, AFD ติดตามการไหลของช้างและนํามันไปใช้กับอัลการิทึม AFD ในคิวการออก เพื่อให้พวกเขามีส่วนแบ่งที่เที่ยงธรรมของความกว้างแบนด์

◦ ETRAP วัดจํานวนไบท์ของกระแสที่เข้ามาและเปรียบเทียบมันกับขั้นต่ํา ETRAP ที่กําหนดโดยผู้ใช้งาน หลังจากกระแสข้ามขั้นต่ํา, มันกลายเป็นกระแสช้าง

◦ Dynamic Packet Prioritization (DPP) ให้ความสามารถในการแยกไหลของหนูและไหลของช้างเป็นสองคิวที่แตกต่างกันเพื่อให้พื้นที่พัฟเฟอร์สามารถจัดสรรให้กับพวกเขาอย่างอิสระการไหลของหนู, รองรับความหนาแน่นและความอ่อนแอสามารถมีความสําคัญคิวและหลีกเลี่ยงการสั่งซื้อใหม่ที่อนุญาตให้ไหลผ่านช้างที่จะใช้ความกว้างแบนด์ลิงค์เต็ม

● RDME over Converged Ethernet การสนับสนุน RoCE

◦ แพลตฟอร์มให้บริการการขนส่งที่ขาดทุนสําหรับ RDMA ผ่าน Ethernet Converged ด้วยการสนับสนุนโปรโตคอล DCB:

◦ การควบคุมการไหลผ่านที่พิจารณาตามความสําคัญ (PFC) เพื่อป้องกันการตกในเครือข่ายและหยุดการกระจายเฟรมตามประเภทความสําคัญ

◦ การคัดเลือกการส่งเสริม (ETS) เพื่อเก็บความกว้างแบนด์เวทตามประเภทความสําคัญในสถานการณ์ความขัดแย้งของเครือข่าย

◦ Data Center Bridging Exchange Protocol (DCBX) เพื่อค้นหาและแลกเปลี่ยนข้อมูลความสําคัญและความกว้างแบนด์with กับจุดปลาย

◦ แพลตฟอร์มยังรองรับการแจ้งความอึดอัดอย่างชัดเจน (ECN) ที่ให้การแจ้งข่าวจากปลายไปปลายต่อกระแส IP โดยการระบุแพ็คเก็ตที่ประสบกับการอึดอัด โดยไม่หยุดการจราจรแพลตฟอร์มสามารถติดตามสถิติ ECN ของจํานวนของแพคเก็ตที่ได้รับการระบุที่ประสบกับความหนาแน่น.

● LAN และ SAN Convergence

◦ Fibre Channel and Fibre Channel over Ethernet (FCoE) N-Port Virtualization (NPV) support enables the network administrator to control domain IDs and points of management on a Fibre Channel network as it scalesคุณสมบัตินี้ทําให้เครือข่าย LAN และ SAN รวมตัวกันบนเครือข่าย Ethernet ที่ไม่ขาดทุนและน่าเชื่อถือ

● อุปกรณ์และซอฟต์แวร์ มีให้บริการสูง

◦ เทคโนโลยี Virtual Port-Channel (vPC) ให้ความสะดวกในการใช้ Layer 2 หลายทางผ่านการกําจัดโปรโตคอลสเปนเนอร์มันยังสามารถใช้งานความกว้างแบนด์สเตชั่นสองส่วนได้อย่างเต็มที่และปรับรูปแบบโลจิกชั้น 2 ที่เรียบง่ายโดยไม่ต้องเปลี่ยนรูปแบบการจัดการและการจัดจําหน่ายที่มีอยู่.

◦ การนําทาง MultiPath (ECMP) ที่มีค่าใช้จ่ายเท่ากัน 64 ทางทําให้การใช้แบบ Layer 3 fat-tree สามารถใช้ได้และเพิ่มความจุ ด้วยการขัดขวางเครือข่ายน้อย.

◦ ความสามารถในการรีบูทที่ระดับสูงรวมถึงการปรับร้อนและเย็น

◦ เครื่องสวิทช์ใช้หน่วยพลังงานที่เปลี่ยนได้ร้อน (PSU) และพัดลมที่มี N + 1 redundancy

● ระบบปฏิบัติการซอฟต์แวร์ Cisco NX-OS ที่สร้างมาเพื่อจุดประสงค์ โดยมีนวัตกรรมที่ครบถ้วนและผ่านการพิสูจน์

◦ รูปภาพไบนารีเดียวที่รองรับสวิตช์ทุกตัวใน Cisco Nexus 9000 ซีรีย์, ปรับปรุงการจัดการภาพง่าย. ระบบปฏิบัติการเป็นแบบโมดูล, กับกระบวนการเฉพาะเจาะจงสําหรับโปรโตคอลการนําทางแต่ละ:การออกแบบที่แยกแยกความผิดพลาดในขณะที่เพิ่มความพร้อม. ในกรณีที่กระบวนการล้มเหลว, กระบวนการสามารถเริ่มต้นใหม่โดยไม่ต้องสูญเสียสถานะ. ระบบปฏิบัติการรองรับการแก้ไขร้อนและเย็นและการวินิจฉัยออนไลน์.

◦ Data Center Network Manager (DCNM) เป็นแพลตฟอร์มการจัดการเครือข่ายสําหรับการจัดจําหน่ายที่รองรับ NX-OS ทั้งหมด ซึ่งครอบคลุมสถาปัตยกรรมผ้าใหม่ IP Fabric for Mediaและการจัดจําหน่ายเครือข่ายการเก็บข้อมูลสําหรับ Cisco Nexus^®เร่งการจัดหาจากวันเป็นนาที และทําให้การจัดจําหน่ายง่ายจากวันศูนย์ถึงวัน Nลดวงจรการแก้ไขปัญหาด้วยการมองเห็นการทํางานแบบกราฟิกสําหรับโทโปลจีการกําจัดความผิดพลาดในการตั้งค่า และนําการเปลี่ยนแปลงที่กําลังดําเนินการไปสู่ระบบอัตโนมัติด้วยแบบจําลองการใช้งานและการประกอบความสอดคล้องเตือนด้วยการแก้ไขอัตโนมัติ. สรุปสภาพในเวลาจริงสําหรับผ้า, อุปกรณ์, และทอปโลจี. ความเห็นที่เกี่ยวข้องสําหรับผ้า (รองพื้น, ผืน, จุดปลายเสมือนและฟิสิกอล), รวมถึงการจินตนาการคอมพิวเตอร์กับ VMware

◦ การติดตามการจราจรในเครือข่ายด้วย Cisco Nexus Data Broker สร้างแบบเรียบง่าย สามารถปรับขนาดได้และค่าใช้จ่ายประสิทธิภาพของเครือข่ายจุดการเข้าทดสอบ (TAPs) และ Cisco Switched Port Analyzer (SPAN) การรวมสําหรับการติดตามและวิเคราะห์การจราจรเครือข่าย.

● เครื่องยนต์ประกันเครือข่าย Cisco (NAE)

◦ Cisco NAE ตรวจสอบอย่างต่อเนื่องว่าโครงสร้างระบบเครือข่ายทํางานตามความตั้งใจของนโยบาย และใช้พลังของแบบจําลองคณิตศาสตร์ในการคิดแทนผู้ประกอบการในนโยบายการตั้งค่าและระดับภาวะแบบไดนามิกNAE สามารถระบุปัญหาในเครือข่ายได้อย่างแม่นยํา ระบุแอพลิเคชั่นหรือส่วนของเครือข่ายที่ได้รับผลกระทบ ส่งผลให้เกิดปัญหาและแนะนําวิธีแก้ไขมันแนวทางการตรวจสอบอย่างต่อเนื่องของมันจะเปลี่ยนการดําเนินงานวันที่ 2 จากการปฏิกิริยาไปสู่โหมดการป้องกัน และมันทําเช่นนั้นโดยไม่ต้องใช้ข้อมูลแพคเกตNAE ช่วยป้องกันการหยุดทํางาน โดยการคาดการณ์ผลกระทบของการเปลี่ยนแปลง ลดเหตุการณ์ไอทีที่เกี่ยวข้องกับเครือข่าย และลดเวลาเฉลี่ยในการซ่อมถึง 66%NAE ยังช่วยให้มั่นใจในความปลอดภัยของเครือข่ายและความสอดคล้องกับการแบ่งแยกเพื่อเรียนรู้เพิ่มเติมเกี่ยวกับ NAEhttps://www.cisco.com/c/en/us/products/data-center-analytics/network-assurance-engine/index.html.

รายละเอียดของสวิตช์ Cisco Nexus 9300-FX Series

ตารางที่ 3 ระบุรายละเอียดการทํางานและความสามารถในการปรับขนาดสําหรับสวิตช์ Cisco Nexus 9300-FX ซีรีส์ (ตรวจสอบคําระบุการปล่อยซอฟต์แวร์สําหรับข้อมูลการสนับสนุนคุณสมบัติ)
